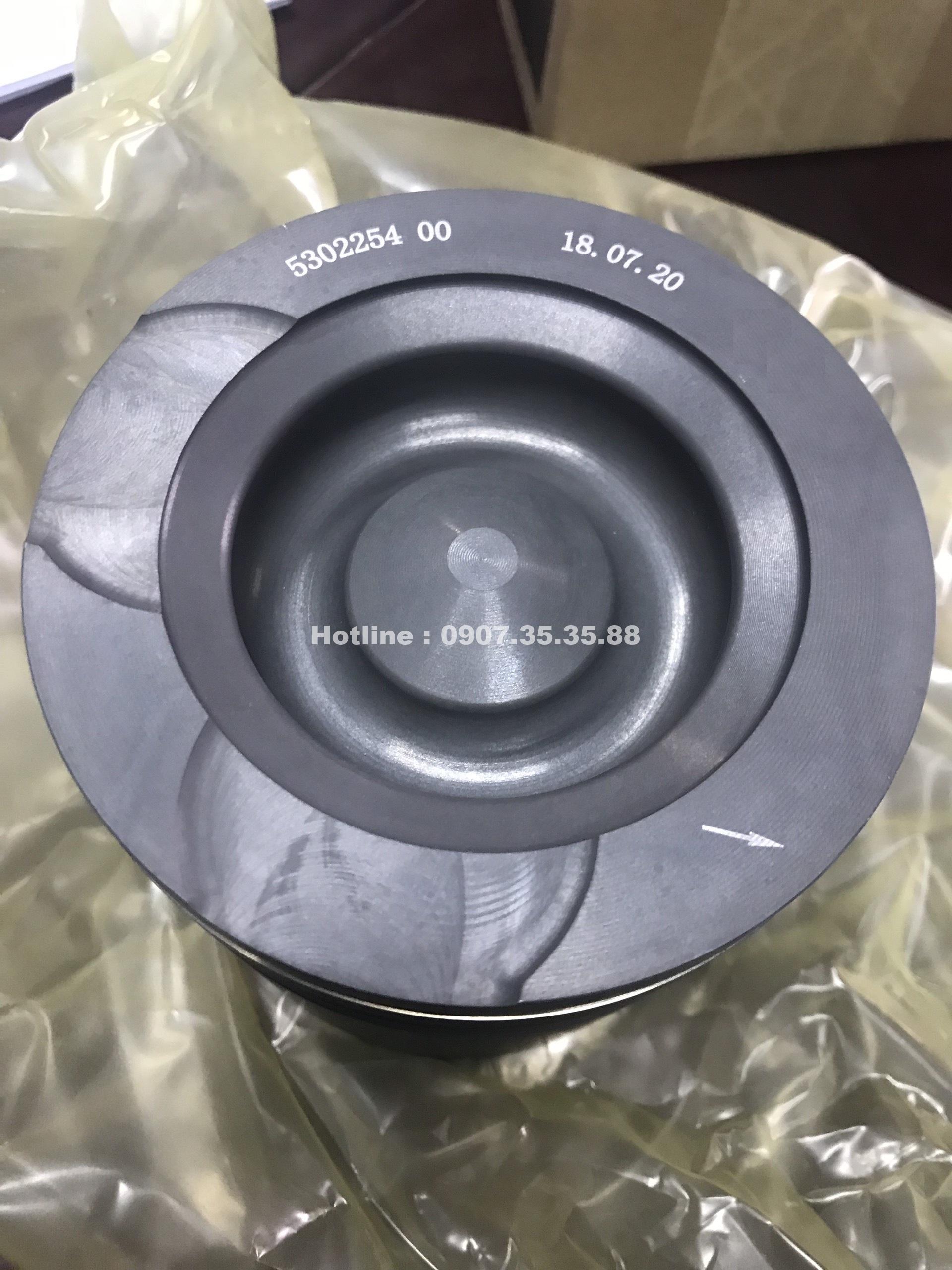

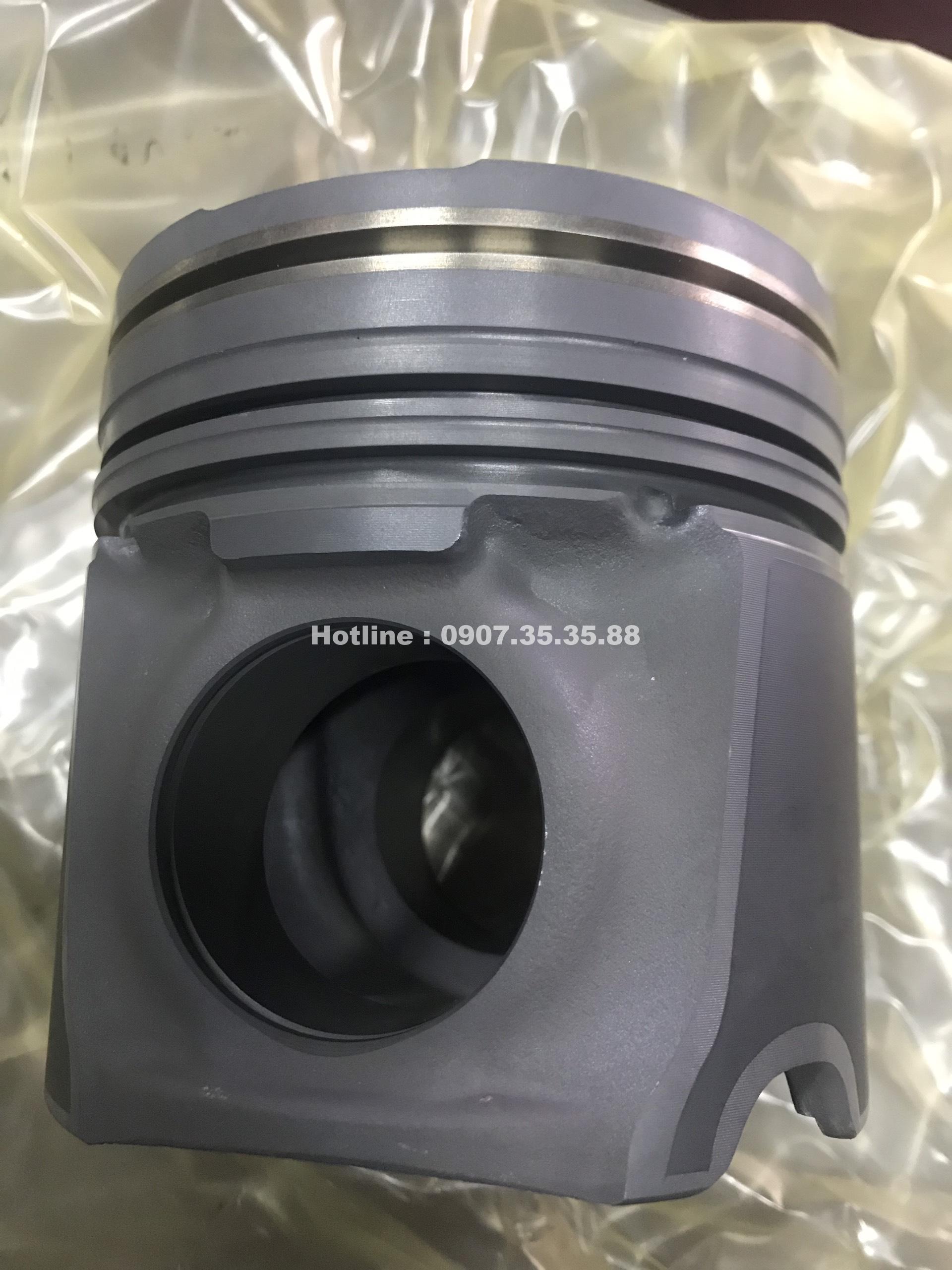

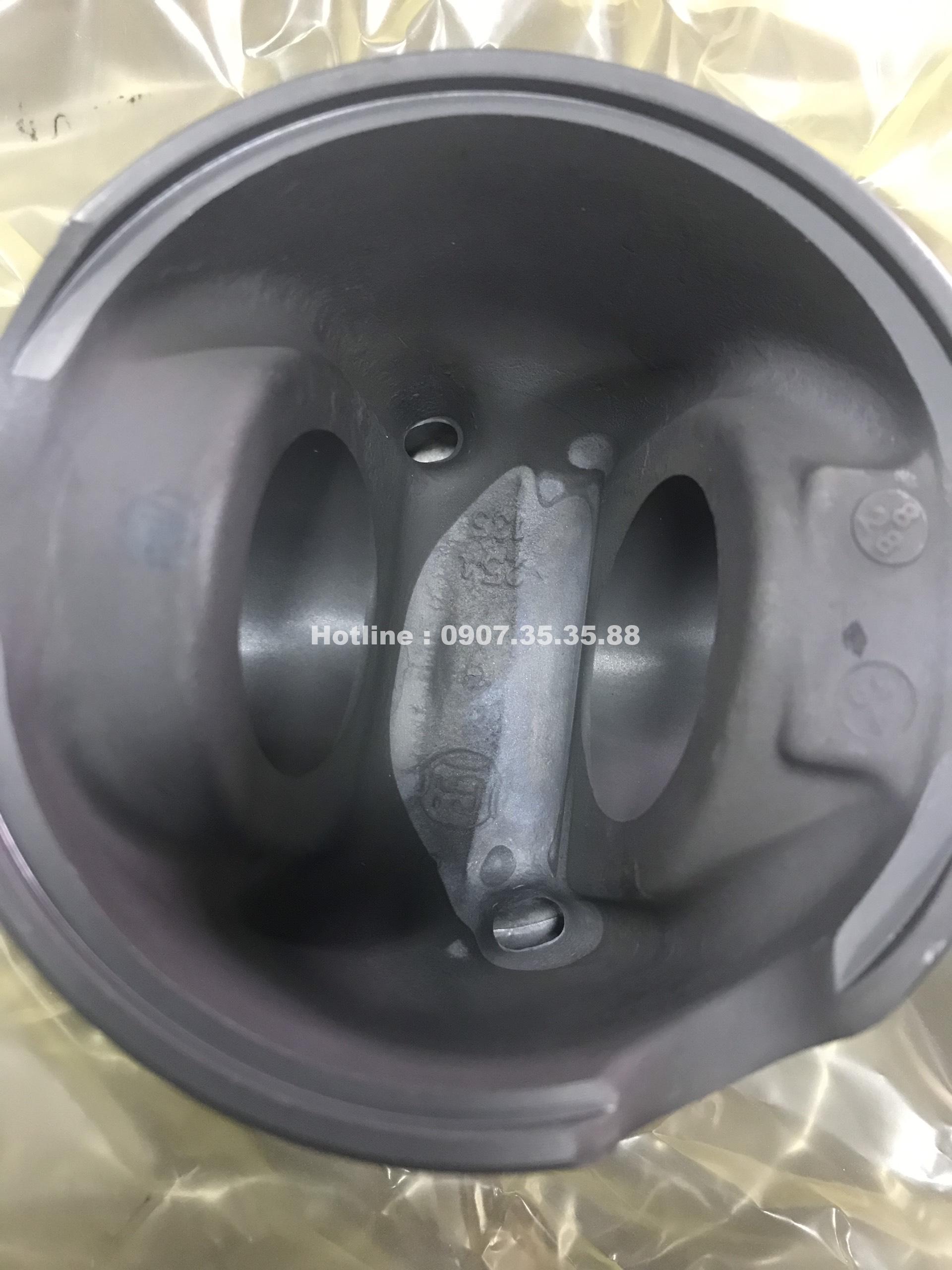

Piston cummins

Piston còn gọi là quả piston là một bộ phận của động cơ, đối với động cơ đốt trong piston có nhiệm vụ cùng với xy lanh và nắp máy tạo thành buồng đốt. Piston nhận áp suất do sự giãn nở của khí cháy rồi truyền lực cho trục khuỷu để sinh công trong quá trình nổ và nhận lực từ trục khuỷu để thực hiện các quá trình nạp, nén và thải (động cơ đốt trong 4 thì), ở động cơ đốt trong 2 thì piston còn thực hiện chức năng làm van đóng mở cửa hút và cửa xả.

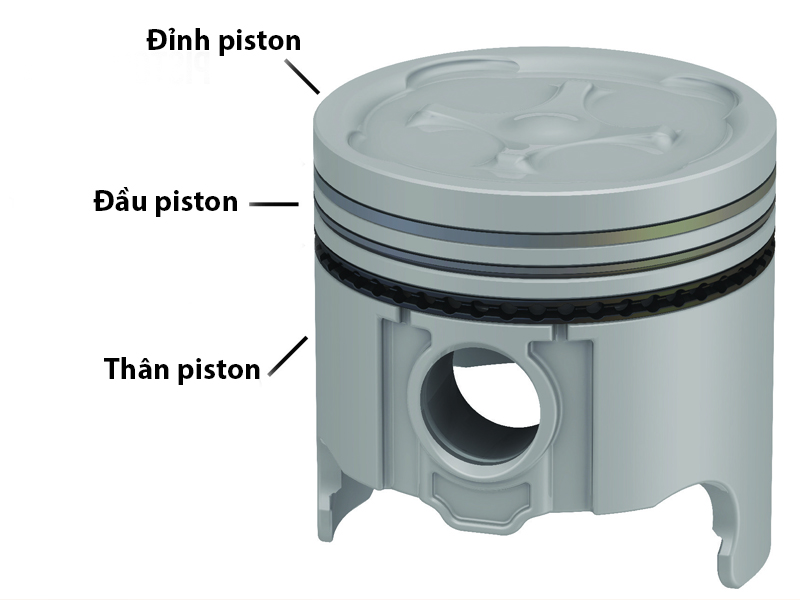

Cấu tạo của Piston động cơ đốt trong: Piston có dạng hình trụ rỗng và chia làm 3 phần: đỉnh, đầu và thân:

Đỉnh piston

Đỉnh piston có 3 dạng: đỉnh bằng, đỉnh lồi, đỉnh lõm tùy theo thiết bị đang sử dụng và cấu tạo của buồng đốt.

Đỉnh bằng: Được sử dùng nhiều ở động cơ xăng, vì kết cấu buồng cháy nằm ở nắp máy, diện tích chịu nhiệt nhỏ, cấu tạo đơn giản.

Đỉnh lồi: Loại này có độ bền lớn, đỉnh mỏng, nhẹ nhưng diện tích chịu nhiệt lớn.

Đỉnh lõm: Được dùng nhiều trên cả động cơ xăng và động cơ diesel với diện tích chịu nhiệt lớn hơn so với đỉnh bằng.

Đầu piston

Đầu piston có các rãnh để lắp các xéc măng có nhiệm vụ ngăn và thoát dầu bôi trơn, tạo độ kín giữa piston và thành xi lanh.

Đầu pít tông được giới hạn từ phía dưới đỉnh piston đến rãnh xéc măng (piston ring) dầu cuối cùng trên bệ chốt piston.

Đầu piston có nhiệm vụ làm kín buồng cháy và tản nhiệt cho piston.

Thân Piston

Thân piston có nhiệm vụ dẫn hướng cho piston chuyển động trong xy lanh (cylinder) và liên kết với thanh truyền để truyền lực làm quay trục khuỷu.
